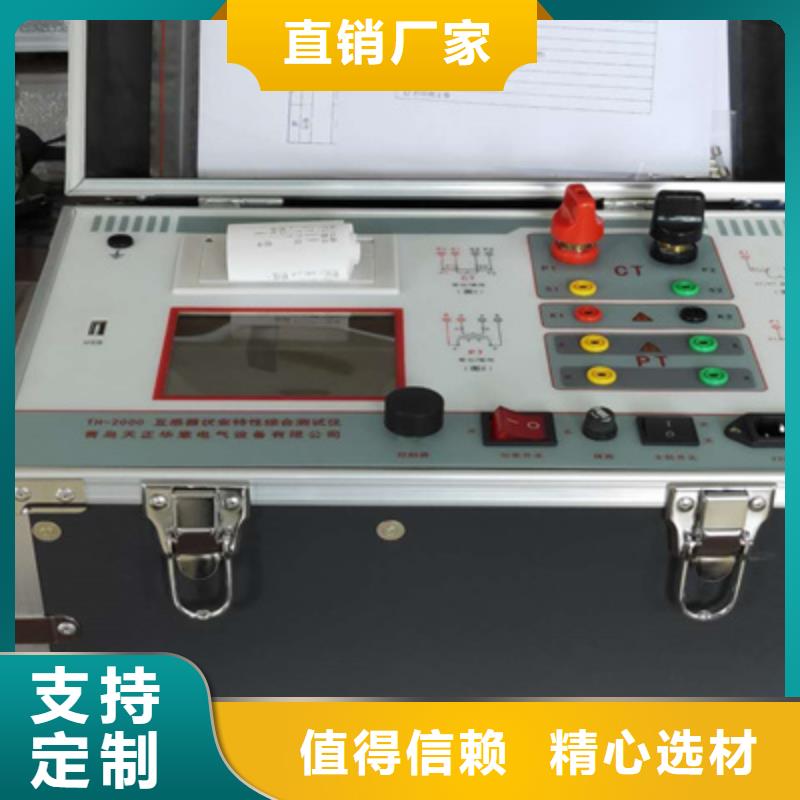

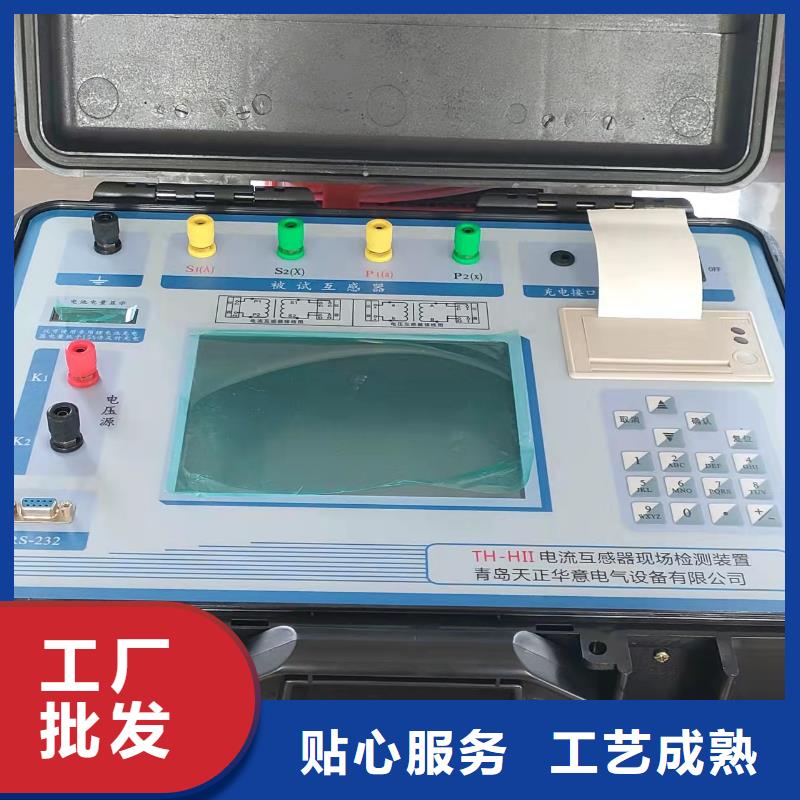

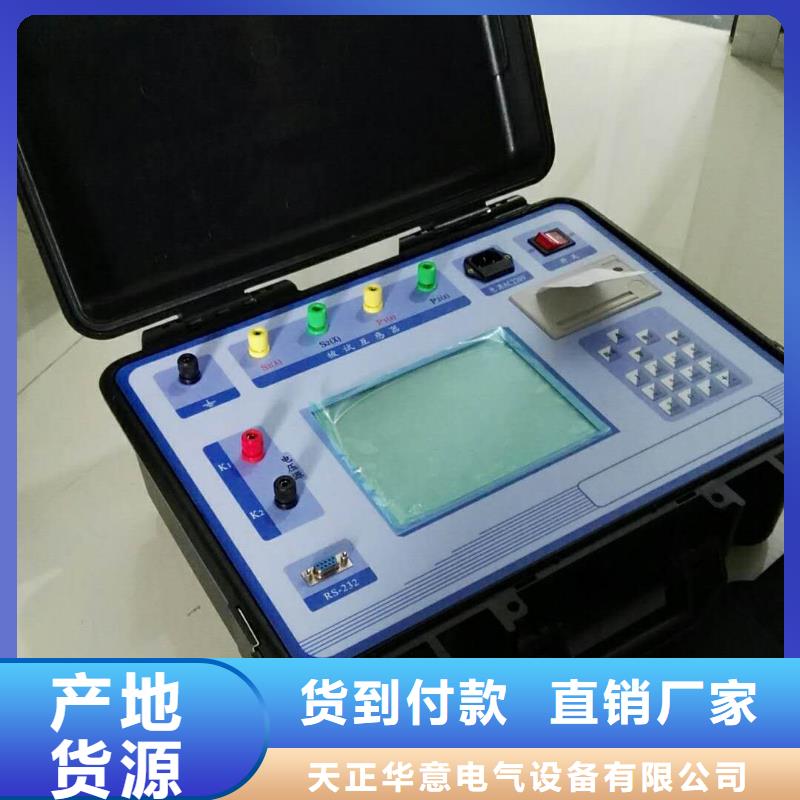

互感器综合测试仪主菜单界面仪器开机即进入主菜单，界面如图3所示：图3、主菜单界面主菜单共有八个可选项，分别为：CT规程测试、CT单点测试、CT直阻测试、CT变比粗测、PT变比极性、国标查询、历史数据、系统设置。当光标指向哪一个功能选项时，哪个选项就变为反色显示，可见图四界面中选中项为‘CT规程测试’功能，按上下左右键可改变光标指向的选项。此时，按‘’确定键进入选中的功能显示屏。顶端显示栏显示出设备名称和编号、当前的日期和时间；底端栏为提示行，提示出当前选项的功能。各功能选项的用途分别为：?CT规程测试：按互感器检定规程对被测CT进行各负荷点校验，给出检测结果。?CT单点测试：对被测CT进行自选负荷点校验，给出检测结果。?CT直阻测试：对被测CT的直流电阻进行测量。?CT变比粗测：对被测CT进行变比值的粗略测量。?PT变比极性：对PT进行变比和极性的近似测量。?国标查询：仪器内置互感器校验的标准，通过次界面可以查阅相关的标准要求。?历史数据：查看已保存的测试结果记录。同时可将仪器内部保存的测试记录上传到后台管理计算机，方便用户进行测试结果的管理。?系统设置：生产厂商调试用界面，用户不需了解。2、CT规程测试界面在选中‘CT规程测试’功能时，进入规程测试设置屏。如图4所示：图4、CT规程测试参数设置界面参数设置屏可见，项目有：试品编号、试品型号、额定电流、额定负荷、CT_变比、CT_精度、功率因数、设置日期、设置时间、开始规程测试；同时还给出具体接线图。各项参数的含义和作用如下：?试品编号：对被测CT人为的进行编号，以便查询方便，多可设置12位数字或字母。?试品型号：被测CT的型号，多可设置12位数字或字母。?

互感器综合测试仪仪器本身的同色端子为同相端，即P1接CT的P1，S1接CT的S1时，极性的测试结果为减极性。图6，CT电流法变比极性测试界面 2：电压法变比极性测试。1）参数设置： 在CT主界面中，选择“变比极性”后，进入测试界面见图7，设置 二次侧额定电流： 1A或5A。2）试验： CT一次侧接L1、L2，CT二次侧接K1、K2，不检测的二次绕组不用短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，试验即开始。图7，CT电压法变比极性测试界面8.4、CT二次回路试验 1）参数设置：在CT主界面中，选择“二次回路”后，进入测试界面（图8），设置好设定电流值：0～600A。2）试验： CT一次侧接P1、P2，CT二次侧接二次负载。设置好通流电流后，合上功率开关，点击“开始”选项，，试验即开始，电流保持时间以进度条显示(0～200A:保持5分钟；大于200A～300A：保持1分钟；大于300A：保持3秒钟)。图8、CT二次回路测试界面 8.5、CT交流耐压试验1）参数设置：　在CT主界面中，选择“交流耐压”后，进入测试界面（图9），设置好设定电压值：0～3000V。2）实验：被测CT二次侧短接与测试仪电压输出口K2连接，电压输出口另一端K1连接互感器外壳。检查接线完成后，合上功率开关，选择 “开始”选项，按下即开始升压，电压保持时间默认为1分钟，测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示“不合格”。图9，CT交流耐压测试界面 9.PT测试9.1、PT励磁特性测试1)、参数设置在PT测试主界面中，选择进入“伏安特性”试验界面（如图10），励磁电流（0～20A）：输出电流为仪器输出的设置电流，如果试验中电流达到设定值，将会自动停止升流。通常1A即可测试出拐点值。励磁电压：100V、100/√3、100/3、150V、220V。2）、试验：测试仪的为电压输出端，试验时将K1、K2分别接互感器的a、x ，电压互感器的一次绕组的零位端接地。检查接线无误后，合上功率开关，选择“开始” 选项后，即开始测试。

互感器综合测试仪开始PT测试：在此选项按回车键开始PT变比和极性的测试。图中同时给出PT变比极性测试的具体接线图，按图接好线后，按确定开始测试，完成后结果显示在屏幕上，如图13所示：图13、PT变比极性测试结果界面图中可见：屏幕中显示出被测PT变比实测的数值及极性判断结果。7、国标查询界面为操作人员提供CT测试相关标准；界面如图14所示：图14、国标查询界面图中给出标准对各种精度等级的CT的各不同测试点的要求。8、历史数据查阅界面在此屏用于查询存储的测试结果；界面如图15所示：图15、历史数据查阅界面图中显出已经保存的测试结果。9、系统设置界面此界面为调试专用界面，仅供出厂前调试用，用户无法进入。五、使用方法1．CT校验：测试接线如图16所示：图16、CT校验接线示意图用红色接线钳夹到被测CT的二次侧S1端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S1和S3端子（两根线不用区分）；黑色接线钳夹到被测CT的二次侧S2端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S2和S4端子；另一套单独的测试线的首端红黑两根线接到被测CT的一次侧端子，（如果为穿心互感器，首端红线由标由P1侧穿过互感器，与黑线连接到一起；如果不是穿心互感器，则首端红线接到被测CT标有P1的端子，黑线接到被测CT标有P2的端子）；末端的红黑两根线分别接到仪器标有“CT一次”部分的P1和P2端子，红线接P1、黑线接P2；接好线后，在主界面选择相应测试项目，开始测试直到自动结束。2．CT直阻测量：测试接线如图17所示：用红色接线钳夹到被测CT的二次侧S1端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S1和S3端子（两根线不用区分）；黑色接线钳夹到被测CT的二次侧S2端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S2和S4端子；接好线后，在主界面选择相应测试项目，开始测试直到自动结束。
