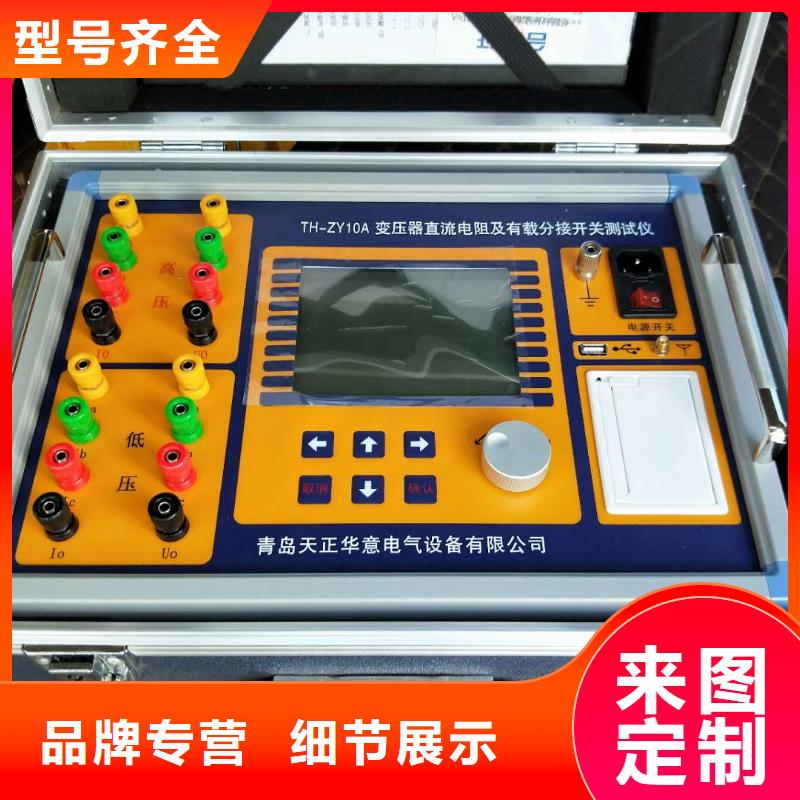

变压器有载开关测试仪结构及面板说明:整个仪器由测量本体和标准行式打印机组成。其中测量本体采用独立机箱结构，具有抗震、同城防电磁干扰特性。仪器的操作面板如图1所示1．打印机：本仪器采面版式前换纸SP-H4015PK型微型高速打印机，保证输出波形的精细平滑和测试结果的清晰。2．显示器：本仪器配有240×128点大屏幕点阵式液晶显示器，控制器为T6963C，通过专用并行口与单片机相连，用于显示仪器的功能菜单、同城测量结果、同城参数设置、同城故障指示、同城波形曲线等。3．键盘:仪器设功能键9个，即打印、同城测试、同城处理、同城设置、同城确认、同城上移、同城下移、同城退出、同城相序选择。还有四组光标移动键。四、同城操作指南：（一）接线1、同城带变压器线圈测量如图所示为一典型带有载分接开关的电力变压器原理图带线圈测量接线图 吊芯测量接线图将仪器内附的4根（红、同城绿、同城黄、同城黑）大线夹取出来，用大线夹夹住变压器高压端子的A、同城B、同城C和中性点O端，将线的另一接线端子分别插入仪器面板上的A、同城B、同城C、同城O插孔。用小夹子将变压器低压侧的a、同城b、同城c、同城O端子短路接地即可。2、同城吊芯测量有载分接开关在变压器大修时，有载分接开关吊出没有线圈如图所示。先把每一相中开关连接的触点短路，用仪器附带的4根（红、同城绿、同城黄、同城黑）小线夹分别夹住ABC相的短路点和中性点。另一接线端子分别插入仪器即可。

变压器有载开关测试仪仪器概述变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、当地绕制方法相同，则每个线圈对应参数(Ci、当地Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。变压器在试验过程中发生匝间、当地相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV～500kV电力变压器的内部结构故障检测。变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、当地频响变化的幅度、当地区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、当地是否需要进行大修。

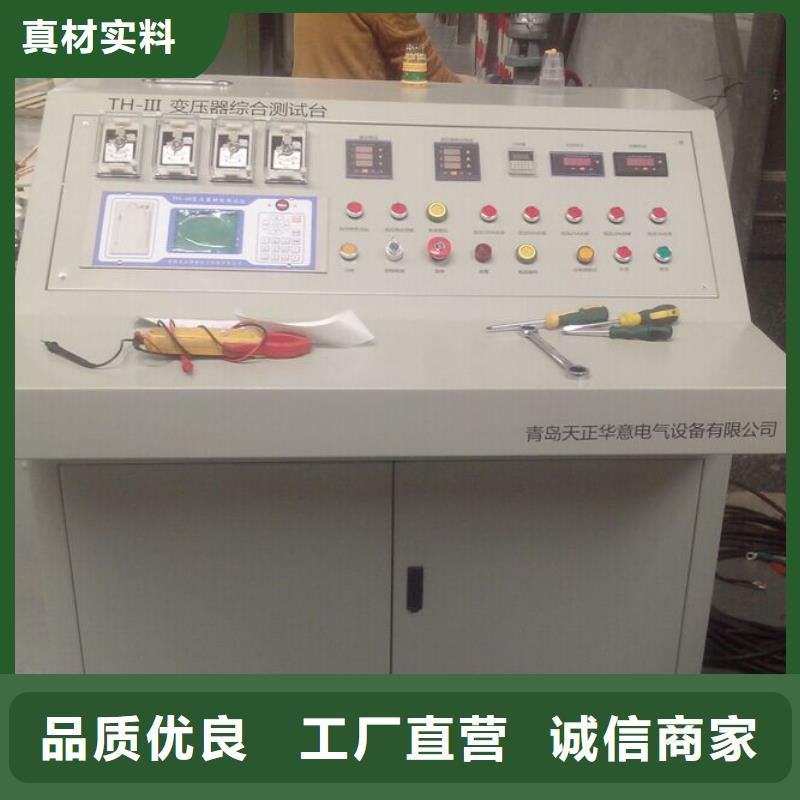

变压器有载开关测试仪 有载分接开关测试仪校验装置可用于有载分接开关测试仪的校验工作,项目涉及:过渡电阻、过渡时间、三相同期性。校验装置实现了实物过渡电阻和过渡时间的"同步产生",具有创新性。经法定计量检定机构校准,本装置性能参数达到设计要求,国内领先。二．技术参数：本装置具有三路独立通道。电阻值： 0.1Ω 0.3Ω 0.5Ω 1Ω 3Ω 5Ω 10Ω 15Ω 20Ω 40Ω 80Ω共11种电阻值，每种电阻值的功率为50W 精度：±0.5％＋0.002字时间值：±0.1％＋0.1字(可扩展到300ms）三．面板图四．接线说明：1.在测试仪为四极法（八个接线端）测试的时候，可以直接和测试台上面测试端口连接。2.在测试仪为二极法（四个接线端）测试的时候，把测试台上面的IA UA连接在一起和测试 仪的A接在一起，IBUB连接在一起和测试仪的B接在一起，IC UC连接在一起和测试仪的C接在一起.五．操作说明：动作电阻：单电阻：输出过程只有一个电阻，（模拟现场真空有载开关的变化）双电阻：输出过程有二个电阻，（模拟现场M型 v型 △有载开关的变化）电阻 R1 ( 0.1Ω 0.3Ω 0.5Ω 1Ω 3Ω 5Ω 10Ω 15Ω 20Ω 40Ω 80Ω)电阻 R2 ( 0.1Ω 0.3Ω 0.5Ω 1Ω 3Ω 5Ω 10Ω 15Ω 20Ω 40Ω 80Ω)按这个可以根据自己的需要选择上面的电阻值。动作时间：T1 T2 T3 按 可以调整动作时间。断点时间：T1’ T2’ T3’ 按 可以调整动作时间, 这个断点时间不能大于对应的动作时间。 （这个是为了模拟现场故障而设置）断点位置：P1 P2 P3 按 可以调整动作时间,这个位置是从左到右的方向定时间，这个断点位置的时间加上断点时间不能大于动作时间。自动输出：设置好上面的参数就可以点击了。台子自动输出上面的参数供仪器参数。校准R1 : 是为了检测仪器的精度而设置，（利用四极法测试仪器内部电阻的精度）。校准R2 : 是为了检测仪器的精度而设置，（利用四极法测试仪器内部电阻的精度）。
