忻州多功能校准仪 触摸屏可操作区域里排选择L1、L2、L3表示该相是否参与调节，如果它们左侧左侧显示，表示此相参与调节，如果显示，表示此相不参与调节，可以通过触摸改变它们的状态；第二排选择U、I、F、PF、Φ、U1U3、U1U2表示要调节的项目，分别表示调节电压幅度、电流幅度、功率因数、各相电流对应电压的相位、U1U3 之间的相位，U1U2之间的相位；第三排表示调节细度，根据调节项的不同，选择不同的调节细度：电压、电流的调节幅度均是相对于“参数设定”里输入的额定值的百分比，有±10％、±1％、±0.1％、±0.01％可以选择，但是请注意调节的限是125％.频率的调节是针对所有相的，调节细度有±5Hz、±1Hz、±0.1Hz、±0.01Hz，注意调节范围是45-65Hz。功率因数的调节有超前或滞后0.01、0.1等。相位的调节细度有±10°、±1°、±0.1°、0.01°，调节范围0-359.99°。U1U3、U1U2的调节实际上调节的是U3、U2的相位，这时“L1”、 “L2” 、“L3”是否被选中与此调节没有关系，在三相三线状态下U1U2的调节不起作用，调节细度有±10°、±1°、±0.1°、0.01°，调节范围0-359.99°。图3-23显示的是调节频率的界面，频率的调节不能分相进行。图3-233.7谐波显示按【】键，进入谐波界面，屏幕显示各相输出的谐波柱状图和2-50次的各次谐波含量。选择U1…I3左边的方框，即选择屏幕显示哪一相输出的具体数据。
<忻州>天正华意电气设备有限公司
忻州多功能校准仪 输入数字的方法：触摸U1…I3右边的长方框，使光标出现在框内，然后按面板上的数字键输入，【DEL】键可以删除输入的数据，三相电压或电流的档位数值输入完成后，并且光标停留在U1、U2、 U3、 I1、I2、 I3中任意一个右侧的方框内，按【ENTER】键确认。电压电流额定档位额定值输入新的值并按【ENTER】键确认后，如果此时三相电压电流一直处于输出状态，电源将按的参数自动改变输出幅度。Set Parameter [ II]界面的主要功能是设置被校电表的参数。图3-6StdConstant 表示外置标准表常数，不使用外置标准表可以不输；Meter Type 表示选择被校表是电子式表或机电式电表，Meter No.是指被校表的表号；Meter Class表示选择电表的等级，共有0.2S、0.5S、 1、 2 、3共5个等级可选；Meter Constant表示被校表的电表常数，有功时它的单位有imp/kWh、imp/Wh、kWh/imp、Wh/imp四种可选，无功时它的单位会相应变化；Start Current 表示起动电流值，单位是毫安。以上这些参数设置完后，需要按【ENTER】键确认。Set Parameter [ III]界面的主要功能是设置谐波输出的参数。
忻州卖【真空多功能滤油机】的基地
忻州多功能校准仪 技术性能：1 、稳定性： AC﹤满量程的0.02％/5分钟DC﹤满量程的0.01％/5分钟作精密测量时仪器需预热两小时。2 、交流失真度： ﹤0.5％3 、直流纹波系数：﹤0.05％（额定输出时）4 、输出频率准确度：50Hz、60Hz（59.7Hz）、400Hz、1KHz﹤0.1％（或市电同步）5 、输出电压、电流以及中值电阻的范围及准确度见（附表1） （23℃±2℃，输出值大于10％量程）6 、电源指标：交流电源电压220V±10％，频率50Hz±1Hz；7 、工作环境：工作环境的温度5℃～35℃，相对湿度﹤80％8 、工作时间： 连续9 、外形尺寸：135×480×420mm3七、维修与调整：1 、仪器正常状态检查：在仪器复位后，选择“％”显示，直流档的显示应为“0”，交流电压档显示应小于满度值的0.1％，交流电流档在开路或短路时，允许有数字显示。2 、本仪器电路比较复杂，如发生故障，请及时与我们联系。在保修期内我们将免费修复或更换。
忻州多功能校准仪输出信号1、电压输出 ：a、按右边的“FUNCT/ON”键，使屏幕下半部分显示的是“输出 11V 电压”；b、如果要切换到mV档输出，则在11V电压档的基础上，按右边的“RANGE” 键使屏幕下半部分显示 “输出 110mV 毫伏电压”； c、选择好档位后，根据指示灯连接校验仪和被测仪表；d、按数字键输入需要输出的电压值，然后按“ENTER”键确认；e、然后按“SOURCE ON/OFF” 键，使下半部分屏幕上显示的OFF为ON。2、电流输出 ：a、按右边的“FUNCT/ON”键，使屏幕下半部分显示的是“输出 24mA 电流”； b、选择好档位后，根据指示灯连接校验仪和被测仪表；c、按数字键输入需要输出的电流值，然后按“ENTER”键确认；d、然后按“SOURCE ON/OFF” 键，使下半部分屏幕上显示的OFF为ON。3、电阻输出：a、按右边的“FUNCT/ON”键，使屏幕下半部分显示的是“输出 3200Ω 电阻”；b、如果要切换到500Ω电阻档输出，则在3200Ω电阻档的基础上，按右边的“RANGE”键使屏幕下半部分显示 “输出 500Ω 电阻”；c、选择好档位后，根据指示灯连接校验仪和被测仪表；d、按数字键输入需要输出的电阻值，然后按“ENTER”键确认；e、然后按“SOURCE ON/OFF”键，使下半部分屏幕上显示的OFF为ON。4、热电偶TC输出：a、按右边的“FUNCT/ON”键，使屏幕下半部分显示的是“输出 J 型 热电偶”； b、如果要切换到其它热电偶档输出，则在J型热电偶档的基础上，按右边的“RANGE” 键；使屏幕下半部分显示“输出 R型 热电偶”或者其它的热电偶分度号；c、同时还要把冷端温度补偿设定好，设定方法如测量信号中“7、参考温度设定”所示；d、选择好档位后，根据指示灯连接校验仪和被测仪表；e、按数字键输入需要输出的温度值，然后按“ENTER”键确认；f、然后按“SOURCE ON/OFF”键，使下半部分屏幕上显示的OFF为ON。
<忻州>天正华意电气设备有限公司
<忻州>天正华意电气设备有限公司
忻州卖【真空多功能滤油机】的基地

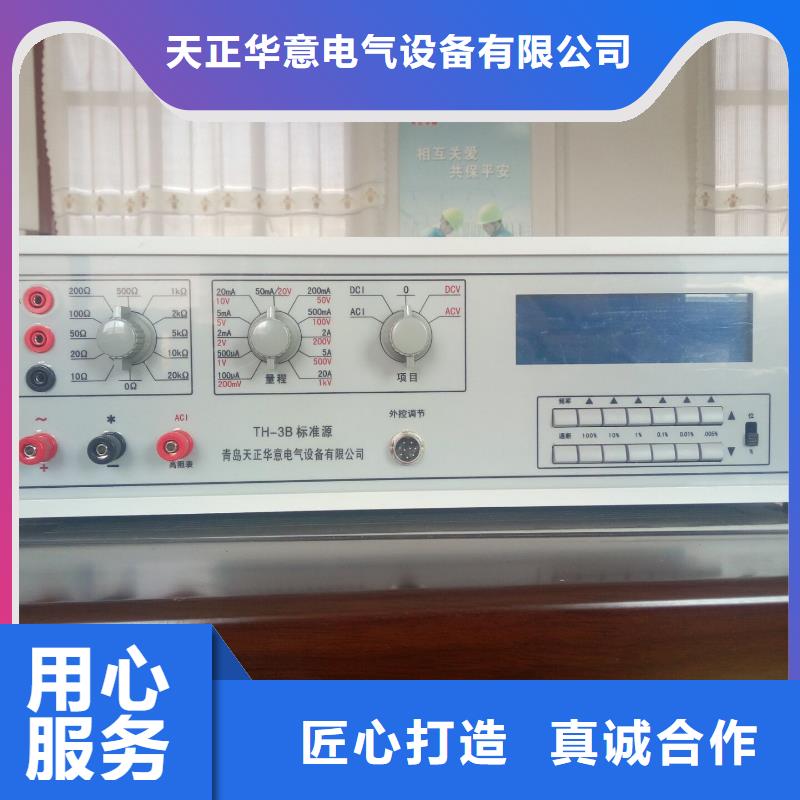

忻州多功能校准仪 使用细则：7.1：仪器应安置于通风良好、无阳光直射、干燥、清洁的地方。电源电压应为220V±10％，50Hz±2％，避免电源波动较大的地方使用。7.2：开机前项目开关置于“0”位置，输出端不要接上被检仪表，以免档位选择不当损坏仪表，尽量避免频繁开关机。7.3：电源插座上的地线应良好接地。7.4：接通后面板上电源开关，根据被检表的性能和量程选择相应的项目、量限、步长，如果做交流项目检测时，可按动频率键（循环键）选择相应的频率，做直流项目检测时；不能选择频率！所有电压、电流只有通断灯亮时才有输出；当作中值电阻测试时，将项目开关转到“0”，可从“＊、×1、×1k”端子输出相应的中值电阻。7.5.1：频率的选择：按动频率键（循环键），选择相应的频率7.5.2：量限的选择：根据被检表的量程，选择本校准仪的对应量程，按动量限键，量限循环显示。7.5.3：步长的选择：按动步长键，循环显示倍率值4、5、6、10、15，此项功能主要用于分几步输出满量限值。7.5.4：输出调节： 7.5.4.1：外控编码器调节：将外控调节盒接到外控调节插头上，开机，选择需要测试的项目和量程，按动“通断”按键，LCD屏显示“通”，旋转外控调节盒的粗细调编码器，输出将从小到大变化，按动“通”按键，LCD屏显示“断”，输出为零，或者反方向旋转编码器，将输出降为零。
<忻州>天正华意电气设备有限公司 忻州卖【真空多功能滤油机】的基地
忻州多功能校准仪使用细则仪器应安置于通风良好、无阳光直射、干燥、清洁的地方。电源电压应为220V±10％，50Hz±2％，避免电源波动较大的地方使用。7.2开机前项目开关置于“0”位置，输出端不要接上被检仪表，以免档位选择不当损坏仪表，尽量避免频繁开关机。7.3电源插座上的地线应良好接地。7.4接通后面板上电源开关，根据被检表的性能和量程选择相应的项目、量限、步长，如果做交流项目检测时，可按动频率键（循环键）选择相应的频率，做直流项目检测时；不能选择频率！所有电压、电流只有通断灯亮时才有输出；当作中值电阻测试时，将项目开关转到“0”，可从“＊、×1、×1k”端子输出相应的中值电阻。7.5.1频率的选择：按动频率键（循环键），选择相应的频率7.5.2量限的选择：根据被检表的量程，选择本校准仪的对应量程，按动量限键，量限循环显示。7.5.3步长的选择：按动步长键，循环显示倍率值4、5、6、10、15，此项功能主要用于分几步输出满量限值。7.5.4输出调节： 7.5.4.1外控编码器调节：将外控调节盒接到外控调节插头上，开机，选择需要测试的项目和量程，按动“通断”按键，LCD屏显示“通”，旋转外控调节盒的粗细调编码器，输出将从小到大变化，按动“通”按键，LCD屏显示“断”，输出为零，或者反方向旋转编码器，将输出降为零。
<忻州>天正华意电气设备有限公司 忻州卖【真空多功能滤油机】的基地忻州多功能校准仪 校验仪运用国际ARM＋FPGA构架并行处理器技术；以高速、高精度A/D转换器为核心；利用多片微处理器和大规模可编程逻辑集成电路；高速同步采样电压、电流、相位和周期；通过数学计算有效值。 同时，整体仪器的校准采用数字修正，无需电位器，从而减少了仪器的不确定性，实现了仪器长期高精度测量。采用液晶彩屏显示，菜单操作，具有标准的RS232接口，可方便地与其它仪器设备组成自动计量系统；该仪器是目前国内中频参数测量的性能仪器之一。可广泛用于电力系统、计量院所、军工企业等部门作为电压、电流标准或现场检测的理想设备。电力系统计量部门作为三相工频电压、三相工频电流、三相有功功率、三相无功功率、频率和相位标准表或现场检测设备。须知！ 警告?? 切勿在电流输出端开路状态下进行电流输出操作。?? 切勿在电压输出端短路状态下进行电压输出操作。?? 在接通电源前请确认供电电压为220V。?? 切勿在爆炸物、蒸汽、可燃气体或灰尘附近使用本装置。?? 装置供电系统应可靠接地。?? 切勿让装置内部进水。?? 非专业人员请勿私拆本装置。2. 技术要求2.1 基本要求 本仪器符合标准GB8587-86《测量仪器环境试验总纲》中Ⅰ组仪器的规定:额定工作温度18℃～22℃，湿度≤86％RH，允许工作在5℃～45℃。2.2 供电电源 额定电压：220V±5％ 额定频率：50HZ±5％2.3 消耗功率 约15W2.4 预热时间 在额定工作环境下，计量需30分钟
<忻州>天正华意电气设备有限公司
忻州多功能校准仪然后按照修改数值一样的方法修改数值，文字参数（如自动或手动）的修改只能通过上下键选择具体的值。输入正确的值后按ENT键保存输入的值并返回参数项选择画面，如按ESC键不保存返回。所有参数都设置完成后按ESC键返回主画面。3.6 热工宝典操作使用该操作可以查询热电偶和热电阻的毫伏数或电阻值与温度的对应关系。在主画面下，按ESC键即进入热工宝典查询画面。如下：上下键选择是热电阻还是热电偶，左右键选择型号，然后按ENT键，进入查询方式选择画面：选择是通过温度查询电偶的毫伏值或电阻值，还是通过电偶的毫伏值或电阻值查询温度值。按ENT确认后进入查询画面：输入温度值或毫伏数或电阻值，可以在下一栏看到所要查询的值。按ESC键可以一级一级的往上退出该画面，进入主画面。一、特 点手持式多功能电偶电阻校验仪主要是为了现场热工仪表及系统的校验维护而设计，仪表提供完善面实用的功能，操作简单。仪表采用单片机作为CPU，集大规模数字转换集成电路和大屏幕液晶显示技术于一体，具有输出、测量、手册和24VDC配电功能，且四项功能可同时工作，同屏显示输出和测量值以及对应的ITS-90标准值（热电阻、热电偶）。并配备超大容量可充电电池，携带方便，能方便地完成工业现场热工仪表（传感器、变送器、显示仪表、控制系统）的检修、校验。其具有如下的使用特点：?小巧、便于携带和手特。?坚固、可靠，背面的支撑架和挂钩孔适合现场使用。?大显示屏，测量、输出可同时显示。?电压、电流、电阻的测量和电压、电流的输出。?8种热电偶（K、E、T、J、S、R、N、B）的测量和输出，2种热电阻（Pt100、Cu50）的测量。?热电偶、热电阻的测量输出具有ITS-90国际标准毫伏、电阻值对应显示。?电压和电流测量可显示百分比。?热电偶测量、输出具有自动或手动补偿功能。?输出值的输入采用多种方式。?热工宝典可实现电阻值与温度值、毫伏值与温度值的快速互查。?内置大容量充电电池，充电一次可连续工作5~7小时（与工作状况相关。?大屏幕液晶带背光显示，中文菜单操作。?按键声音和背光可控制，并能在每次开机时保持上次设置的状态。
<忻州>天正华意电气设备有限公司
忻州卖【真空多功能滤油机】的基地
忻州多功能校准仪 波形显示点【】键，进入波形显示界面，如图3-25.图中显示的是含有3次谐波，谐波含量为 10％，谐波相位为0°的各相电压电流的输出波形及失真度。图3-24液晶下方显示各相输出波形及波形的失真度，通过选择波形显示开关U1...I3，确定显示哪些相的波形，可以复选。3.9 触摸屏校准在【Test Point】界面，按【。】键两次，可以进行触摸屏校准。触摸液晶屏显示的十字图形的中心点，若本次触摸产生的坐标值通过系统认可，则自动出现下一个十字图形进行校准；否则不出现下一个十字图形当五个十字图形全部触摸通过后，显示屏上会提示操作成功，这时请复位或重新开机，新的坐标数据会被保存到仪器内部的Flash中。欢迎您使用青岛天正华意电气设备有限公司的产品，请您在使用前详细阅读使用说明书。请勿在有输出时转换各种开关，以免损坏仪器或被检仪表。本仪器输出电压超千伏，操作时请防止触电。请您在转换开关之前及关机之前，使所有输出回零。请您在插拔调节器接头时，不要拽拉电缆线，以免信号线中断。本使用说明书适用于三用表校准仪 多功能校准仪（万用表校验仪）。在此基准上存在内容和实物改进的可能。
