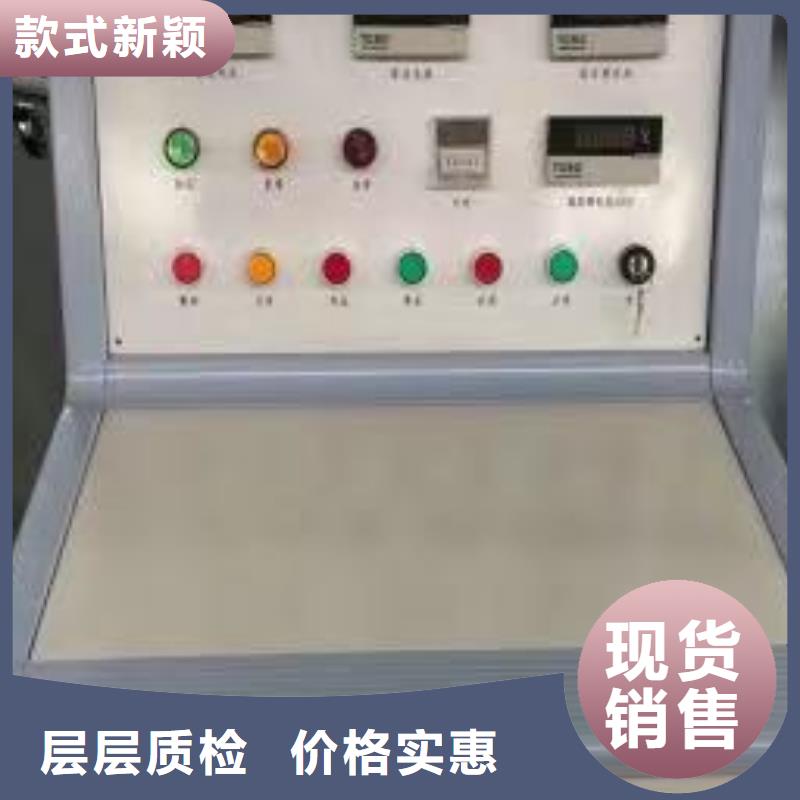

工频高压局放试验装置无局放耦合电容器兼分压器 型号：FOF-150/200额定电压：150kV 高压臂电容量：200pF标称分压比：1000：1电容器介质损耗角正切值：在20℃，0.9─1.1UN下不大于0.002电容器短时工频耐压值为1.1UN 允许运行时间：UN,IN运行60min70％UN,IN 连续运行介质损耗：≤0.5％测量精度：≤±1％频率：50~200Hz电容量偏差范围：-5~＋10％（五）无局放保护电阻保护电阻连接在试验变压器与耦合电容器之间用来限制试品闪络时的短路电流，保护试品及试验变压器。结构为绝缘筒骨架，金属丝缠绕，两端装有均压环。型号：RD-150/0.1额定电压：150kV额定电流：0.1A电阻值： 3kΩ运行时间：1h温升：额定条件运行时，电阻表面温升不大于55K（六）工频无晕试验变压器 型号：YWDT-15kVA/150kV 额定容量：15kVA额定输入电压：0.38kV 额定输入电流：39.5A额定输出电压：150kV额定输出电流：0.1A测量绕组电压：150V联结组：II0冷却方式：ONAN使用条件：户内允许运行时间：100％UN,IN 运行60min70％UN,IN连续运行相数：单相频率：50Hz局部放电量：100％UN ≤3pC产品结构：环氧玻璃丝绕制绝缘外壳（七）试验开关柜7.1接触式电动调压器型号：TEDG-15容量：15kVA输入电压：0.5kV，单相，150Hz输入电流：30A输出电压：0~0.55kV，单相，150Hz输出电流：27.3A7.2电源隔离滤波器型号：LB-15额定容量：15kVA 图片仅供参考额定输入电压：0.38kV额定输入电流：39.47A额定输出电压：0.38kV额定输出电流：39.47A 相数：单相频率：50Hz 衰减特性：20kHz-100kHz ≥ 40dB100kHz-500kHz ≥ 60dB500kHz-1MHz ≥ 50dB使用条件：户内冷却方式：自然冷却7.3三倍频变压器型号：SGP-20容量：20kVA输入电压：0.38kV，三相，50Hz 输入电流：30.4A输出电压：0.5kV，单相，150Hz输出电流：23.1A7.4三倍频补偿装置型号：BKDG-15容量：15kvar额定电压：500V电抗值：20Ω~40Ω三种电容值：1uF~50uF三种

工频高压局放试验装置 功能及特点1、功能（1）对运行变压器、GIS等高压一次设备不接触扫描，发现并定位外部放电；（2）对变压站开放（露天）设备带电扫描，发现并定位各种放电（电晕、电弧、闪络、爬电、断线、拉弧等）；（3）对运行中的高压开关柜扫描，发现并定位局部放电、螺丝松动等故障；（4）发现并定位铁塔上的架空线路，绝缘子放电，露天电缆头的爬电，地下电缆的局部放电；（5）在电力系统的交接及性试验中，主变及GIS的局放试验中，用该装置配合局放仪使用，如有局部放电，可区分是内部放电还是外部放电，如是外部放电，可定位具体的放电点；（6）大型油渍式变压器及GIS等生产厂家的出厂试验中，该装置在局放试验中配合局放仪使用，如有放电，在局放仪的屏幕上不能看出是内部放电还是外部放电，用手持式巡检定位仪进行扫描。可很快发现并定位外部放电，如无外部放电则判断为内部放电。对干式变压器的出厂局放试验，用该装置配合局放试验仪使用，能很快区分是内部放电还是外部放电。另外对带电运行的干式变压器进行扫描，无论是内部放电还是外部放电，都能准而快地发现并定位；（7）大型机械设备轴承，因润滑不良产生的机械故障，用该装置可检测并定位；（8）高压密封气体液体的泄漏检测；2、特点（1）手持式、非接触、可视化、可听并存储显示波形、带电不接触检测。（2）信号接收范围：远可达50m。（3）信号放大倍数大、灵敏度高。（4）强度适中的绿色激光描准，阳光下人眼易跟踪。（5）天线为雷达式军用环焦天线，聚焦能力强。（6）显示器可时时显示波形，并可存储有价值的波形。（7）定位准确，可靠，简单实用。（8）功能强大，使用范围广，适用于电力系统，铁路及石化冶金等行业的电力监测、机械故障监测、高压密封气体液体等泄露监测。（9）除对铁路系统的变电站的放电进行巡检定位外，特别适合铁路电力系统的接触网的各种绝缘及连接故障，查找及定位。详见后面说明。（10）先进，状态检修的好帮手。

工频高压局放试验装置 概述 随着社会的进步，科学的发展，人类对能源的需求愈来愈大，由于电力在人们生活当中是不可缺少的一份重要的资源，从而促进电力工业的迅猛发展。随着网络电压的提高和新的生产工艺、技术对性试验放在了议事日程上。为了增加输出发配电设备的使用寿命，现对一些设备提出了局部放电试验的要求。为了适应不同的电压等级，不同容量的电力设备进行工频电压试验，我厂制造各种规格的工频无局部放电试验变压器及其成套装置，用户根据需求自行选择。从结构型式上分可分为：单相铁壳式、单相铁壳串级式、单相绝缘筒外壳式和单相绝缘筒外壳串级式四种。单相铁壳式一般适用于电压容量较低且便于携带或电压容量较大固定式，但对局部放电量要求较低的场合；单相绝缘筒式一般适用于对局部放电量要求较高；电压不太高，且比较固定使用的场合，单相绝缘筒式、串级式，主要适用于对局部放电要求较高、电压高、容量大或电压容量大便于携带的场合，以上四种型号供用户根据不同要求自行选择。二、产品型号编制说明本型号编制参照JB/T.3837《变压器类产品型号编制方法》三、使用贮存条件1．海拔高度不超过2000米2．周围空气温度-5℃＋40℃，空气相对湿度不大于85％（＋20％），从一个环境换到另一个环境，温差不得大于15％。3．无导电尘埃存在。4．无火灾及爆炸危险品。5．不含有腐蚀金属和绝缘的气体存在。6．无剧烈振动和碰撞的场所。7．地面水平面不超过3度。8．电源电压波形为正弦波，波形畸变率小于1％，频率为50Hz，电源侧应不遭受来自外部的大气过电压。
