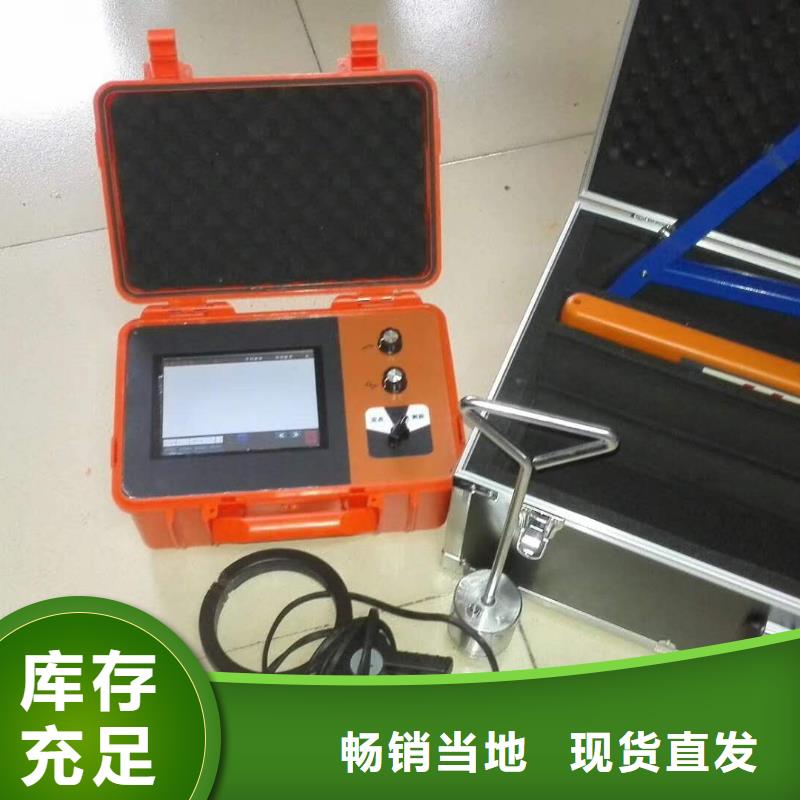

海南地埋电缆管线探测仪路径信号发射器面板示意图1.操作面板介绍① 开关按键：按下自锁接通电源，再按解锁断开电源。开机2分钟无任何操作时，屏幕将变暗进入屏保节能状态。② 充电端口：用于连接充电器，给电池充电。③ 增益旋钮：测量电缆故障点距离时，顺时针旋动幅度增大；逆时针旋动幅度减小。（需采样刷新才有变化）④ 路径信号：寻找电缆路径时，从该端口发出信号。⑤ 测距端口：测量电缆故障点距离时，从该端口发出信号。⑥ 触摸式彩色液晶屏：详见“工作界面介绍”。3.路径信号界面：开机后，点击“路径信号”，进入路径信号界面，如下图：五、使用方法步骤仪器连线如图所示：说明：接线时，必须将被测电缆始端头的接地线与系统地断开；信号发射器的输出电缆中的红夹子接在被测电缆的始端头铠装上或接在被测电缆的芯线上；输出电缆的黑夹子接在系统地上或接在接地电阻良好的地桩上，以保证被测电缆有较强的信号电磁场辐射。1、将被测电缆始端头的接地线（铠装）与系统地断开。将信号发射器的输出电缆中的红夹子夹住被测电缆的始端头地线或任一芯线，黑夹子夹在系统地上（或夹在打入土地的地桩上）。2、选择频率，点击启动。3、接收机置“路径”档。接通电源后，调节“音量”电位器。当接收机靠近输出电缆的红夹子时，耳机中应听到“嘟、嘟”的断续音频振荡声，此时即可携带接收机到电缆敷设现场寻测电缆的埋设路径及埋设深度（详见“电缆路径探测原理及方法”）。4、路径寻测完毕，应及时关掉信号发射器及接收机电源。

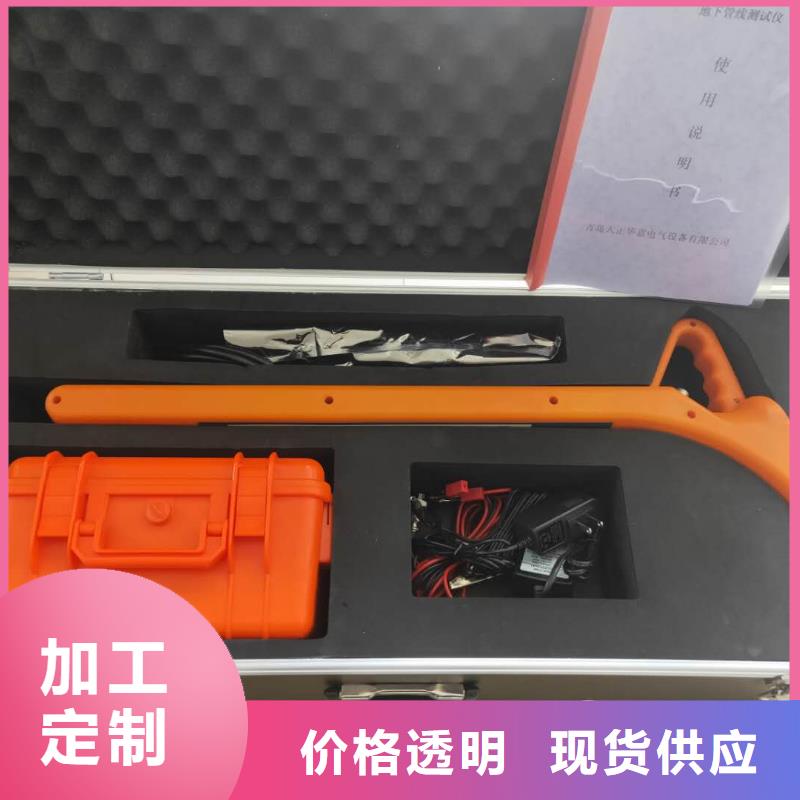

海南地埋电缆管线探测仪 管线仪 概述是一套高性能专用地下电缆路径探测及识别仪，由信号发射机和接收机组成，可用于地下电缆及金属管线的路径探测、深度测量和管线普查，配合多种选配附件，可以进行性识别，以及管道绝缘破损和部分类型电缆故障的查找。主机 可选附件测深辅助传感器发射卡钳识别柔性卡钳听诊器1kV查障升压器A字架图1-1-1 仪器外观一、功能特点1.多种功能合一： 路径探测 ＋ 电缆识别 ＋ A字架查障。2.彩屏罗盘显示：透视地下管线一览无余。3.超高灵敏度，2Hz超窄带宽接收，高度抗干扰。4.跟踪正误提示：排除邻近管线干扰。5.增强型测深：实时精准深度测量。6.测深辅助传感器：信号畸变提醒。7.增强型无源探测：工频＋射被动频测，可同时显示多条管线。8.无源探测频谱分析：排除干扰频率。9.高性能发射卡钳：向运行电缆耦合信号。10.柔性卡钳电缆性识别：方便且高度可靠，且能做电流测量。11.跨步电压探测：对地绝缘破损查找。12.支持订制频率。13.大功率数字功放发射，全自动阻抗匹配，自动保护。14.发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。15.发射/接收全数字化处理，稳定可靠。16.内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。17.IP65高等级防护。

架空线接地故障定位仪保亭县库存充足 <海南>天正华意电气设备有限公司

海南地埋电缆管线探测仪路径信号发射器面板示意图1.操作面板介绍① 开关按键：按下自锁接通电源，再按解锁断开电源。开机2分钟无任何操作时，屏幕将变暗进入屏保节能状态。② 充电端口：用于连接充电器，给电池充电。③ 增益旋钮：测量电缆故障点距离时，顺时针旋动幅度增大；逆时针旋动幅度减小。（需采样刷新才有变化）④ 路径信号：寻找电缆路径时，从该端口发出信号。⑤ 测距端口：测量电缆故障点距离时，从该端口发出信号。⑥ 触摸式彩色液晶屏：详见“工作界面介绍”。3.路径信号界面：开机后，点击“路径信号”，进入路径信号界面，如下图：五、使用方法步骤仪器连线如图所示：说明：接线时，必须将被测电缆始端头的接地线与系统地断开；信号发射器的输出电缆中的红夹子接在被测电缆的始端头铠装上或接在被测电缆的芯线上；输出电缆的黑夹子接在系统地上或接在接地电阻良好的地桩上，以保证被测电缆有较强的信号电磁场辐射。1、将被测电缆始端头的接地线（铠装）与系统地断开。将信号发射器的输出电缆中的红夹子夹住被测电缆的始端头地线或任一芯线，黑夹子夹在系统地上（或夹在打入土地的地桩上）。2、选择频率，点击启动。3、接收机置“路径”档。接通电源后，调节“音量”电位器。当接收机靠近输出电缆的红夹子时，耳机中应听到“嘟、嘟”的断续音频振荡声，此时即可携带接收机到电缆敷设现场寻测电缆的埋设路径及埋设深度（详见“电缆路径探测原理及方法”）。4、路径寻测完毕，应及时关掉信号发射器及接收机电源。

海南地埋电缆管线探测仪界面介绍及管线电压检测长按开关键 ，打开发射机电源。发射机自动检测连接的附件，并工作在直连模式。在直连状态下，将会首先进行管线自身电压的测量，屏幕显示如下：图2-1-3 管线电压测量界面若管线自身电压超过限制（50V），则停留在电压检测界面，并显示警告标志，不输出信号以保护仪器不被损坏屏幕显示如下： 图2-1-4管线电压超压警告界面若电压正常，则数秒后自动输出信号屏幕显示如下：图2-1-5直连输出界面显示4、频率选择按频率键 选择发射频率。六种频率可供选择：640Hz，1280Hz，8kHz，33kHz，82kHz、197kHz。开机默认1280 Hz。选择哪种频率并没有标准，可根据以下原则和实际接收探测效果灵活选择：?一般接地良好的电缆或管线，使用开机默认的1280Hz即能完成大部分测试。?长距离管线的跟踪选择较低频率（640Hz和1280Hz）。低频信号传播距离长，而且不容易感应到其他管线上；而且这两种为复合频率信号，接收机能够进行跟踪正误提示。?一般管线的跟踪可以使用中高频率（8kHz），信号传播距离比较远，对其他管线的感应也不是很强。?高阻管线（如对端浮空的电缆芯线、带防腐层的管道、铸铁管等），选用较高频率（33kHz、82kHz或197kHz），高频信号辐射能力强，但传播距离较近，且易感应到其他管线。?在能够正常探测的情况下，应优先选择低频。

<海南>天正华意电气设备有限公司 架空线接地故障定位仪保亭县库存充足

海南地埋电缆管线探测仪① 开关按键：按下自锁接通电源，再按解锁断开电源。开机2分钟无任何操作时，屏幕将变暗进入屏保节能状态。② 充电端口：用于连接充电器，给电池充电。③ 增益旋钮：测量电缆故障点距离时，顺时针旋动幅度增大；逆时针旋动幅度减小。（需采样刷新才有变化）④ 路径信号：寻找电缆路径时，从该端口发出信号。⑤ 测距端口：测量电缆故障点距离时，从该端口发出信号。⑥ 触摸式彩色液晶屏：详见“工作界面介绍”。2.工作界面介绍采样方式 按“ ”键，弹出采样方式选择子菜单。子菜单中包括：“低压脉冲”、“闪络方法”、“三次脉冲”、“八次脉冲”和“速度测量”。仪器开机默认“低压脉冲”，根据测试需要，可选择相应的采样方式，再按“采样方式”键退出（三次脉冲和八次脉冲为扩展测试方法）。脉宽按“”键，弹出脉冲宽度选择子菜单。子菜单中包括7个选项，分别为：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs。根据测试距离选择合适的脉宽，按对应的子菜单键可以对脉冲宽度进行选择，仪器开机默认0.2μs，再按“脉宽”键退出此项功能。注意：在高压闪络法测试中此项不做选择。电缆类型按“”键，弹出电缆类型选择子菜单，有“交联乙烯”、“聚氯乙烯”、“油浸纸型”、“不滴油型”和“未知类型”5个选项，仪器开机默认为“交联乙烯”，可根据需要按对应的电缆类型键。若被测电缆不属于四种已知类型，则应按“未知类型”键，弹出计算器对话框，调整波速数值，达到选定值后按“ ”键，再按“电缆类型”键退出此项功能。注意：波形速度300m/μs，不同介质的电缆中电波传播速度不同，因此在测试故障之前必须选定介质类型，以确定电波传播速度。

<海南>天正华意电气设备有限公司
<海南>天正华意电气设备有限公司

海南地埋电缆管线探测仪电缆识别是为电力电缆工程师和电缆工人解决电缆识别的技术问题而设计的。可用于识别带电电缆和停电电缆。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别时，可以在发射端预先标定10条电缆，再到远端接收识别，大大节省工程人员往返标定操作时间，提高工作效率。电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。该功能由信号发射机、接收机、信号发射钳、连接测试线、柔性卡钳和听诊器来配合实现。听诊器可在不方便使用卡钳时使用。接地电阻测试使用精密4线法测量现场的接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，自动识别干扰并选择测量频率，使干扰的影响小化。额定输出电流6mA，测量范围0.001Ω~2000Ω。功能由接收机和连接测试线来配合实现。绝缘电阻测试专用于试验室或现场做绝缘测试。适用于测量各种绝缘材料的电阻值如变压器、电机、电缆及电气设备等的绝缘电阻。内嵌高精度微电流测量系统、数字升压系统、自动放电电路等。额定输出测试电压范围100V～2500V，绝缘电阻测量范围0.01MΩ～2.50TΩ。功能由信号发射机和连接测试线来配合实现。信号发射机：用于管线路径探测、电缆识别和绝缘电阻测试。该设备可通过直连输出、卡钳耦合、感应法等方式给目标电缆加上识别信号，该信号有640Hz、1280Hz、10kHz等6种不同的混合脉冲信号可供选择。信号输出功率10W，10档可调，适应不同的应用环境，让管线探测和电缆识别更加准确可靠。仪表内置大功能率可充锂电池，自动阻抗匹配，全自动保护。发射机采用一体化专用工具箱式设计，其箱体能承受约200kg的压力，主机5.4寸彩色L液晶显示，实时动态显示信号输出状况和电池使用情况。

<海南>天正华意电气设备有限公司 架空线接地故障定位仪保亭县库存充足

海南地埋电缆管线探测仪本设备适用于不同的和地区，为适应不同的电网工频频率和深度单位，需要在开始使用之前对接收机进行必要的用户设置。1、若非订货时指定，出厂默认工频为50Hz，深度单位为m（米）。若需更改，则如左下图所示，在接收机状态下，同时按住标定键 和测量键 不要松开，再按住开关/静音键 不要松开，可以看到接收机开机并显示欢迎界面，三个按键仍然不要松开，直至约2秒后显示用户设置界面，此时可以松开按键。输出功率调节按输出功率减小键 或输出功率增大键 调节输出水平（信号大小），共分10档，屏幕右下角显示输出电压和电流。应根据需要调节输出水平：?较大的电流有助于稳定探测及准确测深。?在较高频率（8kHz及以上）以及很浅的深度（1m之内），较高输出电流可能会造成接收饱和失真，造成接收机响应非线性及测深误差增大，此时应适当降低输出水平。?降低输出功率有助于延长电池供电时间，但不应过多考虑。

<海南>天正华意电气设备有限公司
架空线接地故障定位仪保亭县库存充足

海南地埋电缆管线探测仪 注意事项：?管线两端必须接地，才会感应出信号。接地可以是连续接地（如不带绝缘层的金属管道），也可以是两端接地（如高压电力电缆的金属铠装两端接地）。?绝缘良好而两端又不接地的管线无法使用感应法，例如：有些低压电缆没有金属铠装，或者铠装不接地，将无法使用感应法或效果较差。?不能将发射机置于金属井盖上，也不能在钢筋加强的混凝土路面上使用，否则信号将被井盖或钢筋网阻断，而不能施加到下面的管线上。?发射机除了向管线辐射信号，还不可避免的向周围空间辐射，会给接收造成干扰，所以使用感应法时，接收机和发射机必须相隔一定距离（收发距）。2、界面介绍发射机开机状态下，没有连接任何附件将自动工作在辐射模式，屏幕显示如下：图2-3-2 卡钳耦合输出界面显示2、频率选择按频率减小键 和频率增大键 选择发射频率。三种辐射频率可供选择： 33kHz，82kHz、197kHz，默认33kHz。注意事项：?低频感应效果较差，但信号传播距离远，也不易产生干扰。?高频比低频的感应效果好，但传播距离较近，且较易感应到其他管线。?探测高阻管线应使用高频，低频将很难感应出适用的信号。3、功率调节按输出减小键 和输出增大键 调节输出水平，共分10档。注意事项：?使用较低输出水平，有助于减少对其他管线的感应、缩短收发距。?探测较深管线，应提高输出水平。?发射机无法测量和显示管线感应到的电流大小，故只能根据接收机的探测效果反复尝试、灵活选择。

海南地埋电缆管线探测仪地下电缆故障探测仪在非开挖的情况下，对地下管道、电缆、光缆进行定位和埋土深度测量，查找地下管道外防腐层破损点、埋地电缆故障点的位置。该仪器融合超窄带滤波器等先进技术，具有抗干扰能力，精准定位和测深，适用于地下各种金属管线的探测和巡线、管线管理与维护、市政规划建设、供电等部门的管线检测，是管道维护单位的必备仪器之一。一、电缆故障探测仪特点（一）功能多 1、 发射机功能: 具有感应法、直接法和夹钳法三种信号施加模式，适合不同场合需要。2、 接收机功能: 用于对地下电缆的位置、走向、埋深及电流测量。3、左右定位箭头指示目标管线位置，定位快速、；前后箭头和dB值指示防腐层破损点的位置及大小。4、具有背光功能，适合夜间抢险使用。5、用于埋地电缆故障点定位。6、电流测量：测量发射机施加到被测管线上的电流。7、万用表功能：可测量输出电压、输出电流、阻抗和功率。在电缆故障查找前后测试电缆的通断性和绝缘质量。8、外置感应式夹钳：适合检测电缆时无法直连施加信号的场所。(二)定位精度高 : 多种测量模式进行管线定位(谷值模式、峰值模式、宽峰模式、峰值箭头模式)，可相互验证，确保管线定位的度。1、极大值法: 可用峰值模式、宽峰模式、峰值箭头模式测定水平分量（）或水平梯度（）的变化 据其值的位置来定位；2、极小值法: 用谷值模式 通过测定垂直分量（）的变化 据其小值的位置来定位。

<海南>天正华意电气设备有限公司 架空线接地故障定位仪保亭县库存充足

海南地埋电缆管线探测仪大地接法： 图3-1-2 护层－大地接线法如上图所示，将电缆近端的护层接地线解开，低压电缆的零线和地线的接地也应解开，电缆对端的护层保持接地，信号加在护层和接地钎之间（不可使用接地网），电缆相线保持悬空。电流自发射机流经护层，在电缆对端进入大地，流回近端返回发射机。这种接法不存在屏蔽，因而在地面上产生的信号强，信号特性也比较明确。同样，由于护层－大地分布电容的存在，信号会自近向远逐渐衰减。潜在的问题：护层外部的绝缘层若有破损，部分电流将由破损点流入大地，造成破损点后的电流突然减小，减小幅度与破损点的接地电阻有关。3、相线－护层接法：图3-1-3 相线－护层接法如上图所示，发射信号加在电缆一相和护层之间，对端相线和护层短路，护层两端保持接地。如果是单条电缆敷设，信号自发射机流经芯线，再经护层和大地两个回路返回。因为护层（铠装及铜屏蔽层）由连续金属组成，电阻很小；大地回路由于存在两端接地电阻，再加土壤电阻，总阻值较大，故大部分电流将通过护层返回，少部分电流通过大地返回。由于芯线电流和护层电流反向，能在外部一定距离产生磁场信号的有效电流为其差，数值等于通过大地返回的电阻电流。另外由于芯线－护层回路和护层－大地回路存在互感，通过电磁感应也能够在护层－大地回路产生感生电流。综合效果为有效电流等于大地回路的电阻电流和感应电流的矢量和（两者存在相位差）。根据现场情况的不同，有效电流可能会占总注入电流的百分之几到百分之十几。如果存在同路径敷设（两端位置均相同）的其他电缆，则返回电流主要被几条电缆的护层分流，例如三条电缆同路径，则三条电缆的护层返回电流各占1/3。有效电流正向，占注入值的2/3，邻线电流反向，占1/3。如右图所示。 图3-1-4 并行电缆的分流效果

<海南>天正华意电气设备有限公司

海南地埋电缆管线探测仪直连法旋转FUNTION旋钮，开启发射机。根据应用要求，选择相应的频率、模式、功率。当切断和重新连接红色引线时，通过注意显示器上的mA输出或注意发射钳音调变化来检查连接是否良好。当连接状态不佳或者管线接地电阻过大时，会有红色提示。影响接线质量的因素包括：a)管线连接点锈蚀：用钢丝刷清洁接线区域b)接地不良：将地钉插入潮湿地面。用水将周围地面打湿。如果仍有问题，请尝试连接到检修孔盖板周围。避免连接到围墙护栏上，否则可能沿着围墙产生回波信号电流，干扰定位信号。如果接收信号不够强，首先从较低输出信号开始，逐渐增加输出。如果将输出设置为较高水平，可能会导致部分信号“流出”到其他功能结构，从而导致电源消耗过大，造成能源浪费。当连接到铁质材料上时，有时可能无法找到恰当的突出部位，无法夹持夹钳。这种情形下，请使用可选磁铁与线路接触，然后将红色夹子夹到磁铁上。一个很好的例子是连接到街道照明电路。通常的做法是将照明电缆的护套连接到路灯的金属检查盖上。当连接到检查板将通过板和护套为电缆供电。通常，盖板上没有能用于夹持的突出部位，因此在盖板上使用磁铁提供合适的夹持点。1.1 界面介绍旋转FUNCTION旋钮至管线探测模式或电缆识别模式开机，进入管线探测或电缆识别信号发射界面。在选择合适的频率、模式和功率后，长按输出。正常输出时，符号闪烁提示，在此期间不可触碰连接线的裸露部分，以防触电。

<海南>天正华意电气设备有限公司 架空线接地故障定位仪保亭县库存充足

海南地埋电缆管线探测仪电缆识别是为电力电缆工程师和电缆工人解决电缆识别的技术问题而设计的。可用于识别带电电缆和停电电缆。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别时，可以在发射端预先标定10条电缆，再到远端接收识别，大大节省工程人员往返标定操作时间，提高工作效率。电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。该功能由信号发射机、接收机、信号发射钳、连接测试线、柔性卡钳和听诊器来配合实现。听诊器可在不方便使用卡钳时使用。接地电阻测试使用精密4线法测量现场的接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，自动识别干扰并选择测量频率，使干扰的影响小化。额定输出电流6mA，测量范围0.001Ω~2000Ω。功能由接收机和连接测试线来配合实现。绝缘电阻测试专用于试验室或现场做绝缘测试。适用于测量各种绝缘材料的电阻值如变压器、电机、电缆及电气设备等的绝缘电阻。内嵌高精度微电流测量系统、数字升压系统、自动放电电路等。额定输出测试电压范围100V～2500V，绝缘电阻测量范围0.01MΩ～2.50TΩ。功能由信号发射机和连接测试线来配合实现。信号发射机：用于管线路径探测、电缆识别和绝缘电阻测试。该设备可通过直连输出、卡钳耦合、感应法等方式给目标电缆加上识别信号，该信号有640Hz、1280Hz、10kHz等6种不同的混合脉冲信号可供选择。信号输出功率10W，10档可调，适应不同的应用环境，让管线探测和电缆识别更加准确可靠。仪表内置大功能率可充锂电池，自动阻抗匹配，全自动保护。发射机采用一体化专用工具箱式设计，其箱体能承受约200kg的压力，主机5.4寸彩色L液晶显示，实时动态显示信号输出状况和电池使用情况。

<海南>天正华意电气设备有限公司 架空线接地故障定位仪保亭县库存充足

海南地埋电缆管线探测仪直连法旋转FUNTION旋钮，开启发射机。根据应用要求，选择相应的频率、模式、功率。当切断和重新连接红色引线时，通过注意显示器上的mA输出或注意发射钳音调变化来检查连接是否良好。当连接状态不佳或者管线接地电阻过大时，会有红色提示。影响接线质量的因素包括：a)管线连接点锈蚀：用钢丝刷清洁接线区域b)接地不良：将地钉插入潮湿地面。用水将周围地面打湿。如果仍有问题，请尝试连接到检修孔盖板周围。避免连接到围墙护栏上，否则可能沿着围墙产生回波信号电流，干扰定位信号。如果接收信号不够强，首先从较低输出信号开始，逐渐增加输出。如果将输出设置为较高水平，可能会导致部分信号“流出”到其他功能结构，从而导致电源消耗过大，造成能源浪费。当连接到铁质材料上时，有时可能无法找到恰当的突出部位，无法夹持夹钳。这种情形下，请使用可选磁铁与线路接触，然后将红色夹子夹到磁铁上。一个很好的例子是连接到街道照明电路。通常的做法是将照明电缆的护套连接到路灯的金属检查盖上。当连接到检查板将通过板和护套为电缆供电。通常，盖板上没有能用于夹持的突出部位，因此在盖板上使用磁铁提供合适的夹持点。1.1 界面介绍旋转FUNCTION旋钮至管线探测模式或电缆识别模式开机，进入管线探测或电缆识别信号发射界面。在选择合适的频率、模式和功率后，长按输出。正常输出时，符号闪烁提示，在此期间不可触碰连接线的裸露部分，以防触电。
